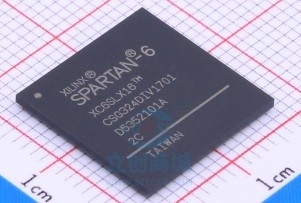

XC6SLX16-2CSG324C 자일링스 FPGA XC6SLX16 가족 9112 논리부 14579 셀 333MHz 1.2V 324-핀 CSBGA 트레이

일반 설명

Spartan®-6 가족은 뛰어난 시스템 통합 능력에 하이-볼륨 적용을 위한 가장 낮은 전체 비용을 제공합니다. 13명의 구성원들 가족은 이전 스파르타식 가족들의 절반의 소비 전력 그리고 더 빨리 더 포괄적 연결성으로, 3,840에서 147,443개의 논리 셀까지 이르는 팽창된 밀도를 전달합니다. 비용과 힘과 성능의 최적의 균형을 전달하는 성숙한 45 nm 저전력 구리 프로세스 기술에 구축되어 Spartan-6 가정은 한 새로운 더 효율적 이중화 레지스터에게 6 투입 룩 업 테이블 (회선 접속 장치) 논리와 짜맞춘 시스템 수준 블록 중에서 부유한 선정을 제공합니다. 이것들은 18 Kb (2 Ｘ 9 Kb) 블럭 램을 포함합니다, 제 2 세대 DSP48A1 조각, SDRAM 메모리 컨트롤러들, 강화한 혼합 모드 클럭 관리 블록, 셀렉티오트텀 기술, 파워옵티미즈드 고속 시리얼 송수신기 블록, PCI Express® 적합한 종점 블록, 진보적 시스템 수준 전원 관리 모드가 구성 옵션을 자동으로 검출하고, AES와 장치 DNA 보호로 IP 보안을 개선했습니다. 이러한 특징은 커스텀 asic 제품에 대한 저가 프로그램 가능한 대안에 전례가 없는 사용의 편리함을 제공합니다. Spartan-6 FPGA는 하이-볼륨 논리 설계와 고객 지향적 DSP 디자인과 비용에 민감한 임베디드 어플리케이션을 위한 최고의 해결책을 제공합니다. 그들의 개발 주기가 시작하자 마자 Spartan-6 FPGA가 디자이너들이 혁신에 초점을 맞출 수 있게 하는 종합 소프트웨어와 하드웨어 구성 요소를 제공하는 목표로 지정된 설계 플랫폼을 위한 프로그램 가능한 실리콘 기초입니다.

Spartan-6 FPGA을 개요는 특징을 이룹니다

• Spartan-6 Family: • Spartan-6 LX FPGA: Logic optimized • Spartan-6 LXT FPGA: High-speed serial connectivity • Designed for low cost • Multiple efficient integrated blocks • Optimized selection of I/O standards • Staggered pads • High-volume plastic wire-bonded packages • Low static and dynamic power • 45 nm process optimized for cost and low power • Hibernate power-down mode for zero power • Suspend mode maintains state and configuration with multi-pin wake-up, control enhancement • Lower-power 1.0V core voltage (LX FPGAs, -1L only) • High performance 1.2V core voltage (LX and LXT FPGAs, -2, -3, and -3N speed grades) • Multi-voltage, multi-standard SelectIO™ interface banks • Up to 1,080 Mb/s data transfer rate per differential I/O • Selectable output drive, up to 24 mA per pin • 3.3V to 1.2V I/O standards and protocols • Low-cost HSTL and SSTL memory interfaces • Hot swap compliance • Adjustable I/O slew rates to improve signal integrity • High-speed GTP serial transceivers in the LXT FPGAs • Up to 3.2 Gb/s • High-speed interfaces including: Serial ATA, Aurora, 1G Ethernet, PCI Express, OBSAI, CPRI, EPON, GPON, DisplayPort, and XAUI • Integrated Endpoint block for PCI Express designs (LXT) • Low-cost PCI® technology support compatible with the 33 MHz, 32- and 64-bit specification. • Efficient DSP48A1 slices • High-performance arithmetic and signal processing • Fast 18 x 18 multiplier and 48-bit accumulator • Pipelining and cascading capability • Pre-adder to assist filter applications • Integrated Memory Controller blocks • DDR, DDR2, DDR3, and LPDDR support • Data rates up to 800 Mb/s (12.8 Gb/s peak bandwidth) • Multi-port bus structure with independent FIFO to reduce design timing issues • Abundant logic resources with increased logic capacity • Optional shift register or distributed RAM support • Efficient 6-input LUTs improve performance and minimize power • LUT with dual flip-flops for pipeline centric applications • Block RAM with a wide range of granularity • Fast block RAM with byte write enable • 18 Kb blocks that can be optionally programmed as two independent 9 Kb block RAMs • Clock Management Tile (CMT) for enhanced performance • Low noise, flexible clocking • Digital Clock Managers (DCMs) eliminate clock skew and duty cycle distortion • Phase-Locked Loops (PLLs) for low-jitter clocking • Frequency synthesis with simultaneous multiplication, division, and phase shifting • Sixteen low-skew global clock networks • Simplified configuration, supports low-cost standards • 2-pin auto-detect configuration • Broad third-party SPI (up to x4) and NOR flash support • Feature rich Xilinx Platform Flash with JTAG • MultiBoot support for remote upgrade with multiple bitstreams, using watchdog protection • Enhanced security for design protection • Unique Device DNA identifier for design authentication • AES bitstream encryption in the larger devices • Faster embedded processing with enhanced, low cost, MicroBlaze™ soft processor • Industry-leading IP and reference designs
